Канализационная насосная станция VETTIS комплектуется погружными или самовсасывающими насосами ведущих мировых производителей Wilo, Grundfos, KSB, ABS, Pedrollo, Zenit или других производителей - по требованию Заказчика.
Управление насосами осуществляется посредством поплавковых датчиков и щита управления, который монтируется на отдельной раме вблизи канализационной насосной станции (наружное исполнение шкафа управления) или в ближайшем здании (внутреннее исполнение шкафа управления).
По желанию Заказчика размеры выпускаемой продукции подбираются индивидуально.
ОБЩИЕ СВЕДЕНИЯ О КНС

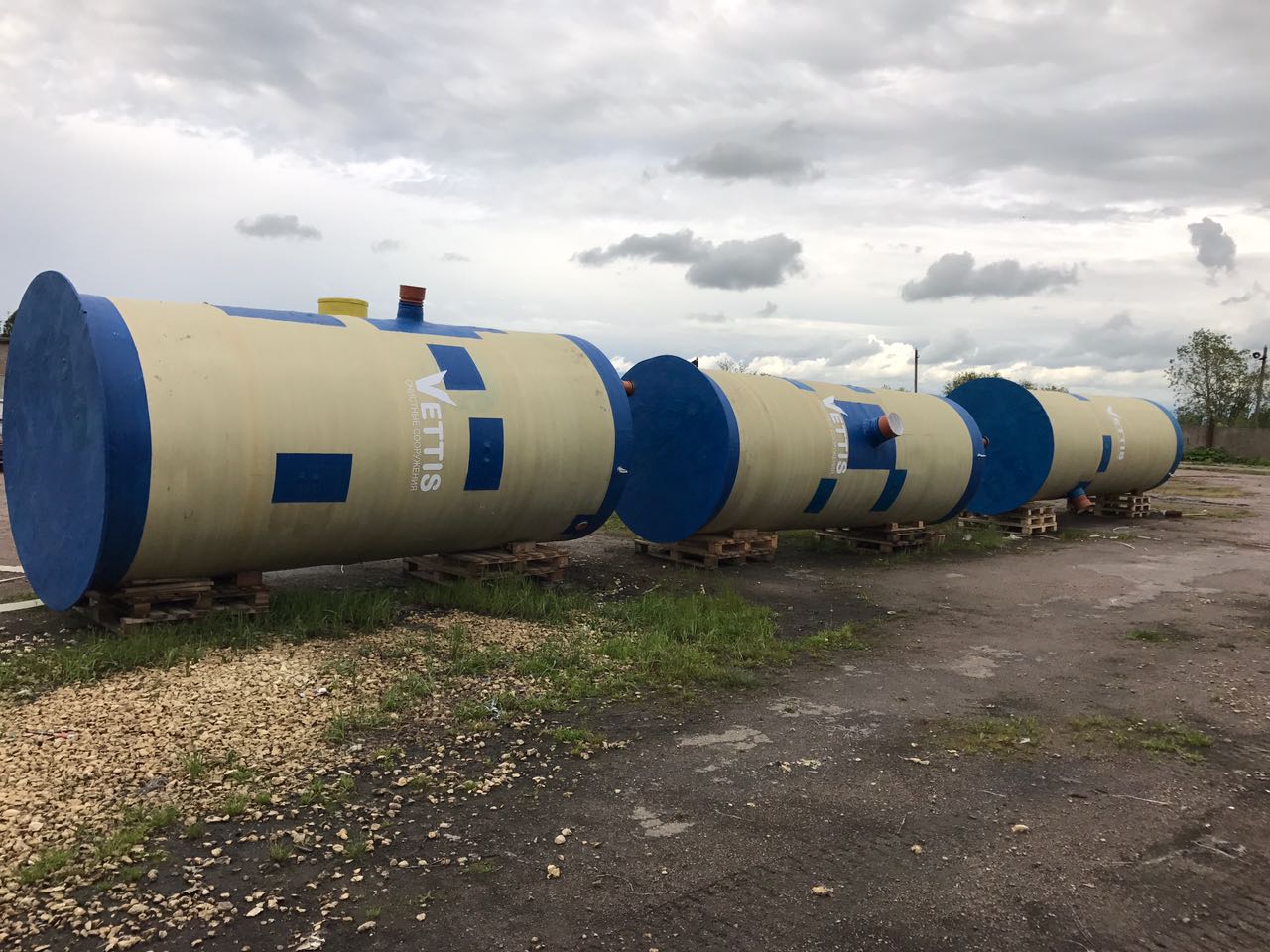

Канализационные насосные станции предназначены для перекачки бытовых и поверхностных сточных вод, когда транспортировка жидкости самотеком невозможна. КНС представляет собой цилиндрическую емкость, изготовленную из армированного стеклопластика. Внутри корпуса КНС монтируются трубы из нержавеющей стали, вентили, обратные клапаны и насосное оборудование. В поставку КНС входят: шкаф управления, поплавковые датчики уровня. Современные технологии позволяют управлять насосным оборудованием на большом расстоянии, благодаря использованию в пульте управления GSM-модуля. КНС бывают двух видов: ливневые КНС или фекальные КНС, в зависимости от типа перекачиваемой жидкости. Опора КНС, чаще всего, представляет собой железобетонную плиту, к которой при помощи анкерных болтов крепится днище КНС. Все КНС рассчитываются индивидуально и строго соответствуют техническим параметрам, представленным заказчиком.
ПРИНЦИП РАБОТЫ КНС

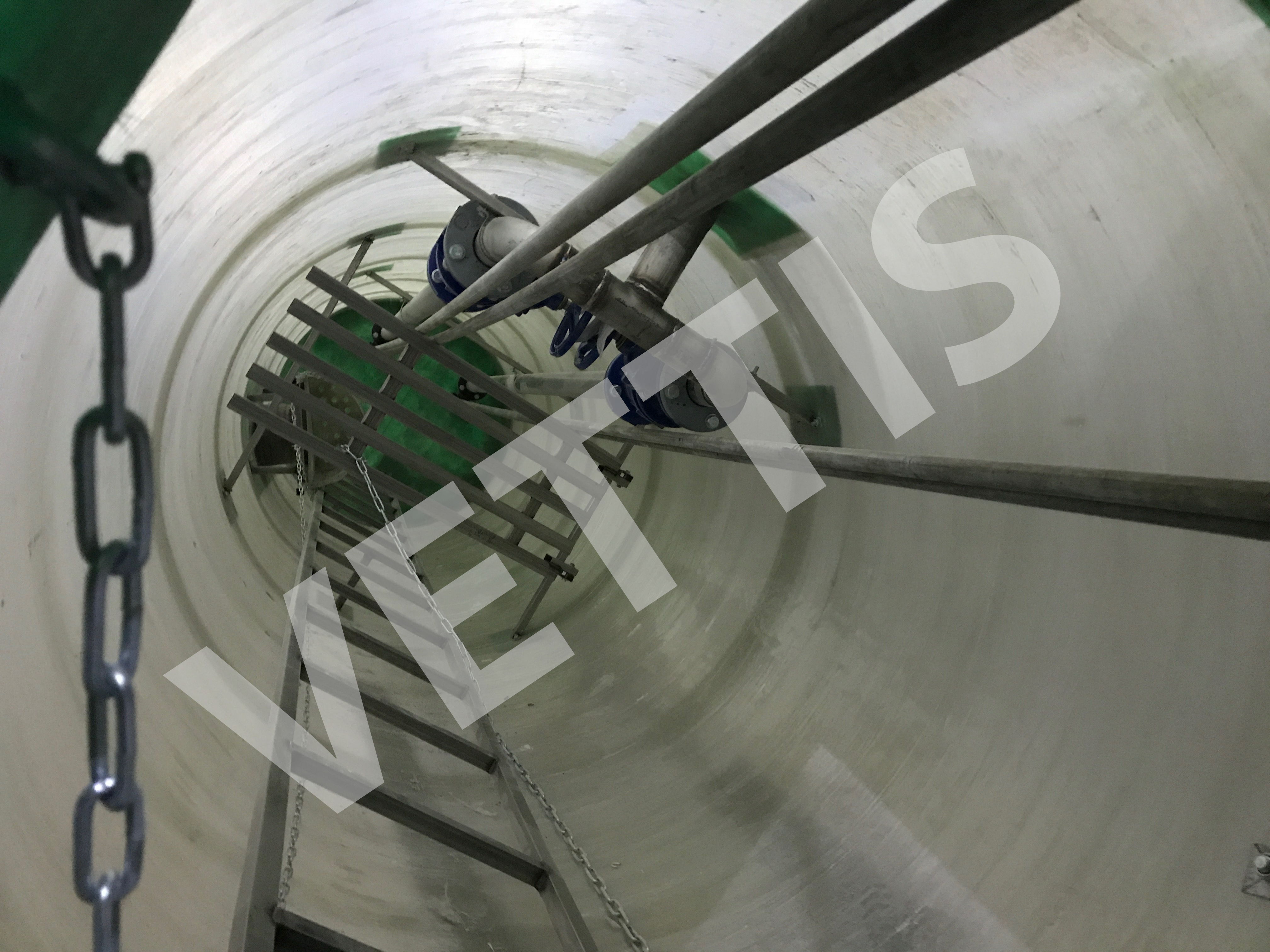

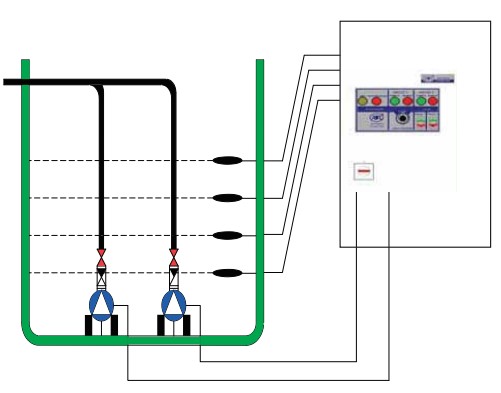

Канализационная насосная станция состоит из цилиндрической емкости, выполненной из армированного стеклопластика, горловина емкости закрыта запирающейся крышкой, высотой 200 мм. Во внутреннюю часть емкости через стенку врезан трубопровод подачи стоков. В нижней части резервуара установлены два насоса погружного типа в комплекте с УПМ и направляющими. Насосы установлены с возможностью вертикального перемещения по направляющим, которые крепятся к трубному узлу без болтовых соединений посредством скользящего захватного устройства, что значительно облегчает монтаж-демонтаж и техническое обслуживание самих насосов и арматуры. От каждого насоса идет напорная труба, на которой находится запорная арматура. На всю длину КНС установлена лестница из нержавеющей стали. Также, внутри КНС установлены поплавковые датчики уровней включения-отключения насосов: поплавок общего отключения насосов, поплавок срабатывания основного насоса, поплавок включения резервного насоса, поплавок подачи сигнала об аварийном уровне в емкости. Все поплавки и насосы подключены к шкафу управления. Работа насосов осуществляется в автоматическом режиме, при подаче сигналов от поплавковых выключателей, установленных внутри КНС.
РАБОТА ШКАФА НА 2 НАСОСА
 |
|
